Skladby plochých střech

Jste zde: AHF.CZ Služby Ploché střechy – rekonstrukce, zateplení Skladby plochých střech

Skladba plochých střech

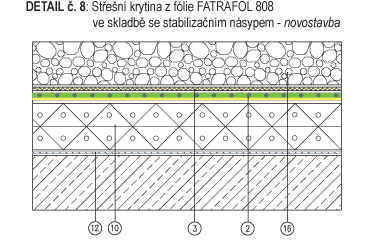

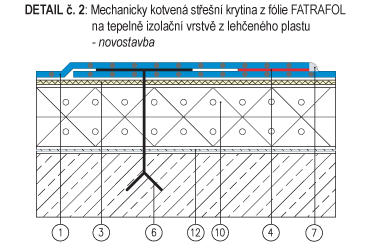

skladba-1 skladba-2 skladba-8

LEGENDA

  1. Hydroizolační fólie
  2. Hydroizolační fólie
  3. Podkladní (ochranná) textilie
  4. Spoj fólií
  5. Profil z poplastovaného plechu
  6. Kotvící prvek
  7. Pojistná zálivka Z-01
  8. Tmel PU
  9. Asfaltovaná hydroizolační vrstva
  10. Tepelně izolační deska z lehčeného plastu
  11. Tepelně izolační deska z minerálních vláken
  12. Parotěsná fólie
  13. Trapézový plech
  14. Plastová podložka
  15. Dlažba
  16. Zatěžovací vrstva kameniva
  17. Fólie TECHNODREN 2010 S1
  18. Vegetační substrát
  19. Vegetace
  20. Omítka ukončená hliníkovou fasádní lištou
  21. Ocelový plech
  22. Hřebík
  23. Dřevo
  24. Tvarovka KOUT druh 10
  25. Tvarovka VLNOVEC
  26. Druh 11
  27. Střešní vtok
  28. Límec z PVC fólie
  29. Vtoková vložka z PVC
  30. potrubí z PVC
  31. Těsnící profil z lehčeného PE
  32. Větrací komínek z PVC
  33. Jímací drát hromosvodu
  34. Betonová patka
  35. Držák z plastu
  36. Kotvení lepením
  37. Litinová trubka
  38. Ocelová stahovací páska
  39. Klempířský plech
  40. Jednostranný nýt
  41. Odpadní trouba
